滾筒篩分機
概述該系列滾筒式篩分機是肥料生產中的常用設備，其主要用于成品與返料的分離，也可實現產品的分級，使得產品均勻分類。滾筒篩是由滾筒、機架、漏斗、減速機、電動機等五個部分構成。物料由進料口進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的物料沿著滾筒的斜度向前流動，通過不同孔徑的篩網逐步被篩出。物...
【掃碼獲取更多信息】
咨詢熱線：
15565072777
產品詳情

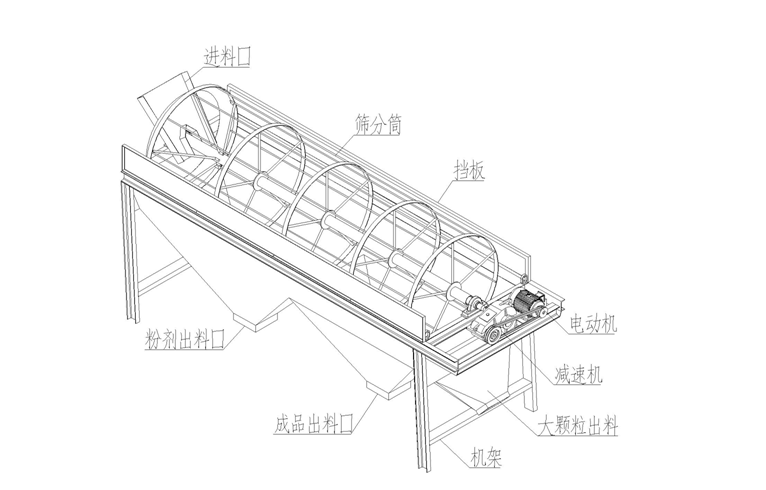

1.概述該系列滾筒式篩分機是肥料生產中的常用設備，其主要用于成品與返料的分離，也可實現產品的分級，使得產品均勻分類。滾筒篩是由滾筒、機架、漏斗、減速機、電動機等五個部分構成。物料由進料口進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的物料沿著滾筒的斜度向前流動，通過不同孔徑的篩網逐步被篩出。物料篩出后落入各自的漏斗，然后由人工或皮帶輸送至成品區。該機采用了組合式篩網，便于維修與更換，其結構簡單、操作方便、運轉平穩，是肥料篩選分級的理想設備。
2.結構
該機可分為三大部分：
a.機架部分：該機機架均采用優質碳鋼板、槽鋼焊接而成，達到本機的設計使用要求。
b.傳動篩分部分：該部分均采用組合式篩網，其由傳動輪通過聯軸器傳至主軸，該篩網安裝捆綁在主軸的滾籠上。物料從進料端進入，在滾籠中不斷回轉、分級，然后從下方出料口均勻流出，其有效地將成品與返料分離，從而降低勞動強度。
c.傳動聯接部分：電動機帶動皮帶輪、三角帶、減速機傳動，使主軸旋轉工作，其中減速機與主軸聯接部分采用柔性聯軸器傳遞驅動，方便組裝與維修。
二、 主要技術參數
型號 | 直徑 | 長度 | 轉速(r/min) | 傾角(°) | 功率 (KW) | 外形尺寸 (mm) |
GS1.0×3.0 | 1000 | 3000 | 22 | 2-2.5 | 3 | 3500×1300×2200 |
GS1.2×4.0 | 1200 | 4000 | 17 | 2-2.5 | 3 | 4500×1500×2400 |
GS1.5×6.0 | 1500 | 5000 | 14 | 2-2.5 | 5.5 | 6000×1700×3000 |
三、安裝調試及維護保養
1．安裝：本系列滾筒篩分機出廠時主要有以下部件：
a.滾筒篩分機主體，其中包括機身、分級室、篩分轉子結構。
b.減速機一臺，輸入軸裝有皮帶輪，輸出軸裝有聯軸器一套。
c.電動機一臺，裝有皮帶輪一件。
d.附件：三角帶、組合篩網等。
安裝時根據需要對支腿進行加高、加固，使所需物料流入相應皮帶機中。
2．調試：安裝完成后先檢查設備各零部件是否緊固，然后加注潤滑油進行空載試車，試車過程中設備必須不擦不碰，沒有異常噪音，不震動。如在使用過程中發現物料分級不均勻，請及時更換組合篩網，保證正常使用。
3．維護保養：
a.減速機使用前必須加潤滑油，潤滑油一般采用HJ40-50號機械油，也可以采用HL20-30號齒輪油。潤滑油的油面高度應在機座上圓形油標指示范圍內。第一次加油運轉100個小時后，應更換新油，此后每四個月更換一次，換油時要清洗干凈。
b.軸承每班次打一次潤滑油，潤滑油型號為3號鈣基脂潤滑油，裝入量為1/3~1/2，并定期更換新潤滑油，更換時軸承要洗凈。
4.易損件：
a.滾動軸承 b.組合篩網 c.三角帶
四、使用須知
1.開機應在無負荷的情況下啟動，嚴禁帶料開啟，以免造成損壞。
2.開機前先檢查所有螺栓是否擰緊。
3.檢查軸承座內及減速機的油面是否到位。
4.停車前應先停止選料，嚴禁帶料停機。
五、 常見故障及排除方法
故障現象 | 故障原因 | 排除方法 |
1.電機不能正常運轉 | 1.電壓過高或過低 | 1.等電壓穩定后再啟動 |
2.電機缺相運行 | 2.接通缺相，三相運行 | |
3.電機繞組短路 | 3.檢修或更換電機 | |
4.帶負荷啟動 | 4.清理物料，無負荷啟動 | |
2.篩子軸轉動困難 | 1.皮帶過松 | 1.調整電機位置張緊皮帶或更換新皮帶 |
2.減速機缺油或損壞 | 2.檢修或更換減速機 | |
3.篩子大軸彎曲 | 3.校直大軸或更換 | |
4.軸承損壞 | 4.更換新軸承 | |
5.聯軸器損壞 | 5.更換新聯軸器 | |
6.篩網選料慢，存料多 | 6.清理篩網或安裝振打裝置 | |
3.篩分效果不好 | 1.篩網堵塞 | 1.清理篩網 |
2.篩網破損 | 2.更換篩網 | |
3.篩網尺寸不符 | 3.更換合適的篩網 |
